USR-DR216 廣播模式通信配置案例

1：需要下載的軟件和說明書

產品說明書：http://m.reshuiqiwm.cn/Download/1149.html

配置軟件：http://m.reshuiqiwm.cn/Download/1153.html

TCP232-TES串口及網絡調試助手軟：http://m.reshuiqiwm.cn/Download/27.html
DR216與LG220集中器網關組網功能說明書：http://m.reshuiqiwm.cn/Download/1150.html

2：硬件連接

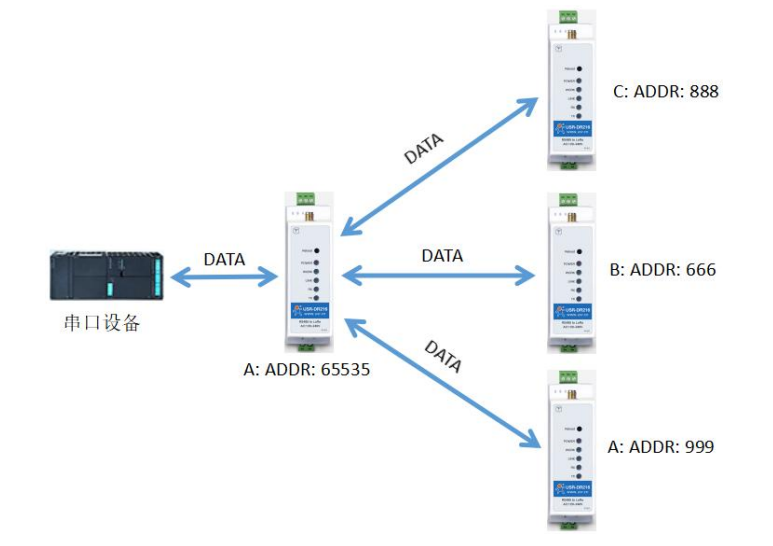

使用RS485串口線分別將LoRa數傳終端A、B、C接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

3：DR216參數設置

所有設備工作在透傳狀態，保證廣播發送的模塊的ADDR為65535，其他設備與廣播設備的速率等級、信道參數相同。

打開LoRa設置軟件→ 選擇DR216 → 依次點擊打開串口(選擇A、B、C對應的串口號，串口參數：115200,None，8,1,NFC) → 進入配置狀態 → 讀取參數 → 配置A模塊為廣播設備，廣播設備參數：透傳模式，速率等級8，信道72，目標地址65535 → 設置所有參數 → 關閉串口。

根據上面步驟配置設備B：透傳模式，速率8，信道72，目標地址888。

配置設備C：透傳模式，速率8，信道72，目標地址666。

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、數據測試

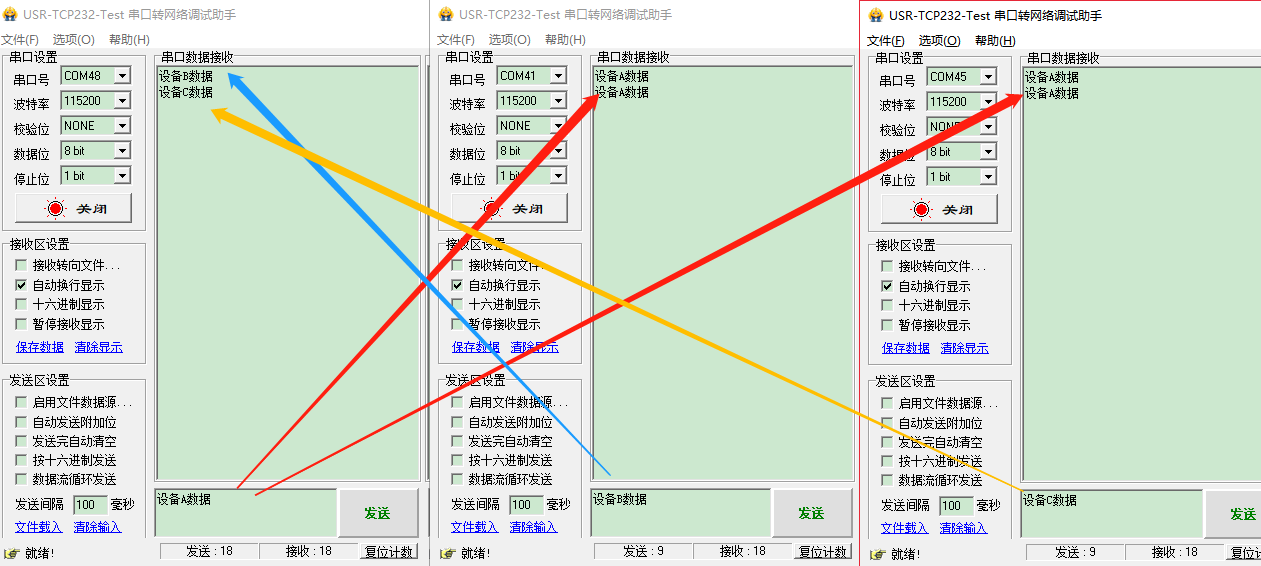

啟動三個USR-TCP232-Test（模擬串口設備A,B,C）分別連接LoRa數傳廣播端A、接收端B、C的串口，使用串口設備1發送數據，串口設備2、3可接收數據，設備2、3的數據可以發送給設備1，通信效果如下圖所示：
